Hoe zorg ik voor compatibiliteit tussen funderingsschroeven en STRUCTURAL® aluminium draagbalken?

Cobrafastener® SPIRAL® funderingsschroeven zijn ontworpen om perfect compatibel te zijn met StructurAL aluminium balken en garanderen een duurzame, veilige en corrosievrije installatie.

Het systeem bevat een speciaal ontwikkelde isolerende kunststof wig om elk contact tussen gegalvaniseerd staal en aluminium te voorkomen, evenals gevalideerde berekeningen voor verschillende toepassingen (residentieel of commercieel).

1. Een veilige bevestiging zonder galvanische corrosie

Wanneer een gegalvaniseerde stalen schroef in direct contact komt met aluminium, kan er na verloop van tijd een elektrochemische reactie optreden, wat een risico op galvanische corrosie met zich meebrengt.

Om dit te voorkomen heeft Cobrafastener® een isolerende kunststof vulplaat ontwikkeld die tussen

de kop van de gegalvaniseerde funderingsschroef
en de StructurAL aluminium balk wordt geplaatst.

Dit onderdeel heeft een dubbele functie:

het voorkomt direct contact tussen metaal en metaal, waardoor elk risico op corrosie wordt weggenomen,
en het centreert en stabiliseert de balk op de schroefkop, waardoor een stevige en duurzame bevestiging wordt gegarandeerd.

Het resultaat: een gezonde structuur zonder oxidatie, die voldoet aan de duurzaamheidseisen van het StructurAL-concept.

💡 Pro-tip: de isolerende wig wordt apart geleverd, afhankelijk van de SPIRAL®-schroefkop.

2. Structurele compatibiliteit gevalideerd door technische berekeningen

Elke combinatie van funderingsschroeven + StructurAL-balken is onderworpen aan berekeningen en belastingsgrafieken die beschikbaar zijn in het technisch dossier van het StructurAL-concept.

Deze documenten specificeren:

de maximale afstanden tussen de schroeven afhankelijk van de dwarsbalkdoorsnede (40×60, 80×60, 120×60 mm),
de toegestane belastingen voor residentieel en commercieel gebruik,
en de te respecteren verankeringsvoorwaarden afhankelijk van het type grond en de te overbruggen hoogte.

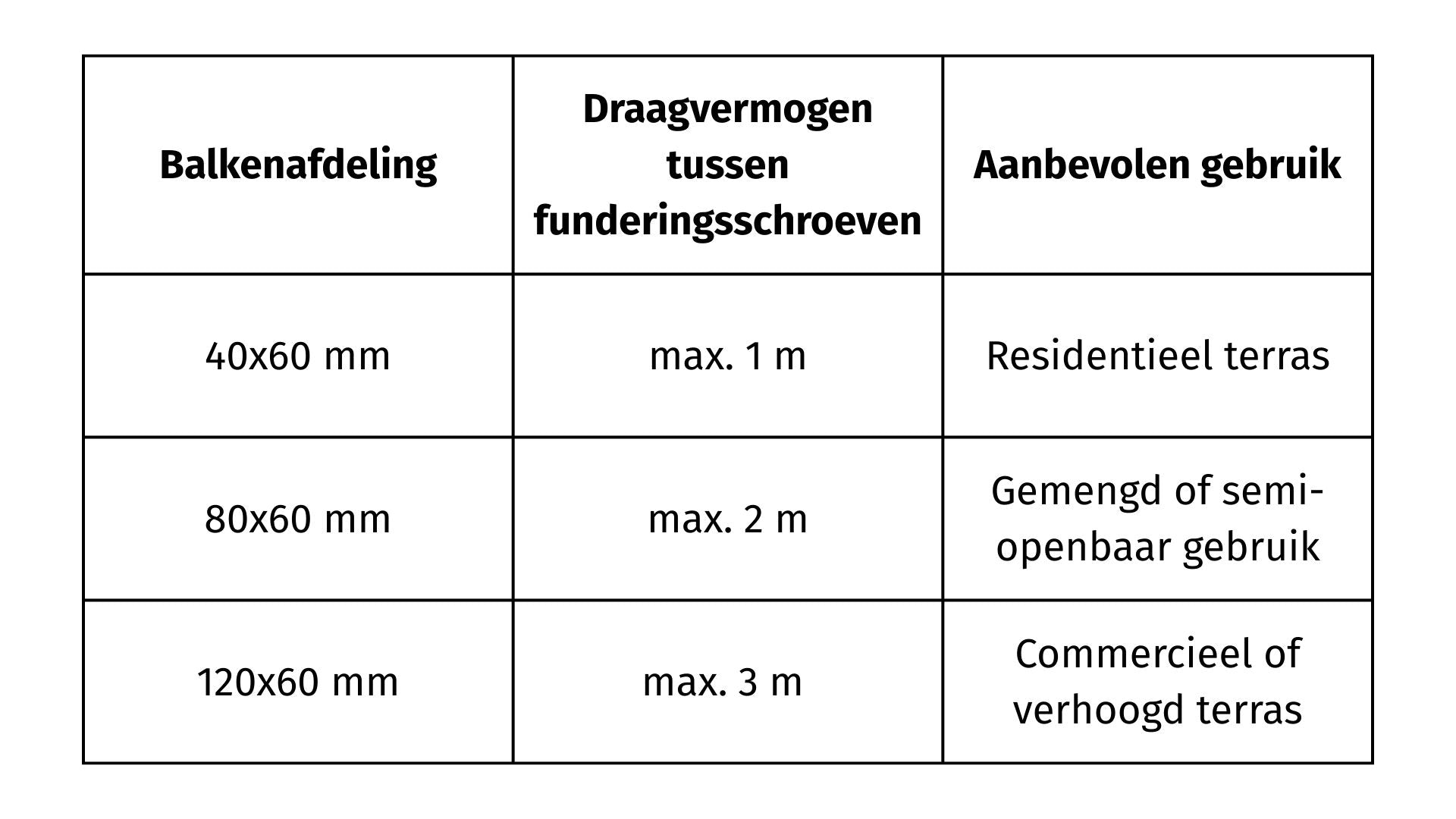

Enkele richtlijnen:

Deze waarden garanderen de stijfheid en vlakheid van de constructie, terwijl het aantal te gebruiken schroeven wordt geoptimaliseerd.

3. Plan de plaatsing met MyDeckPlanner

De configurator MyDeckPlanner is een echte assistent voor het dimensioneren van funderingen.

Hij houdt rekening met de volgende parameters:

de aard van de grond (compact, zanderig, gemengd),
de doorsnede van de StructurAL-balken,
het type SPIRAL®-schroeven,
de te overbruggen hoogte en de helling van het terrein.

De tool genereert automatisch:

het volledige 2D-plan van de constructie,
de exacte positie van elke schroef,
het aanbevolen type en de aanbevolen lengte,
en de lijst met alle benodigde onderdelen voor de bestelling.

MyDeckPlanner is gratis, online beschikbaar en biedt de mogelijkheid om uw projecten op te slaan, zodat u ze gemakkelijk kunt wijzigen of delen.
