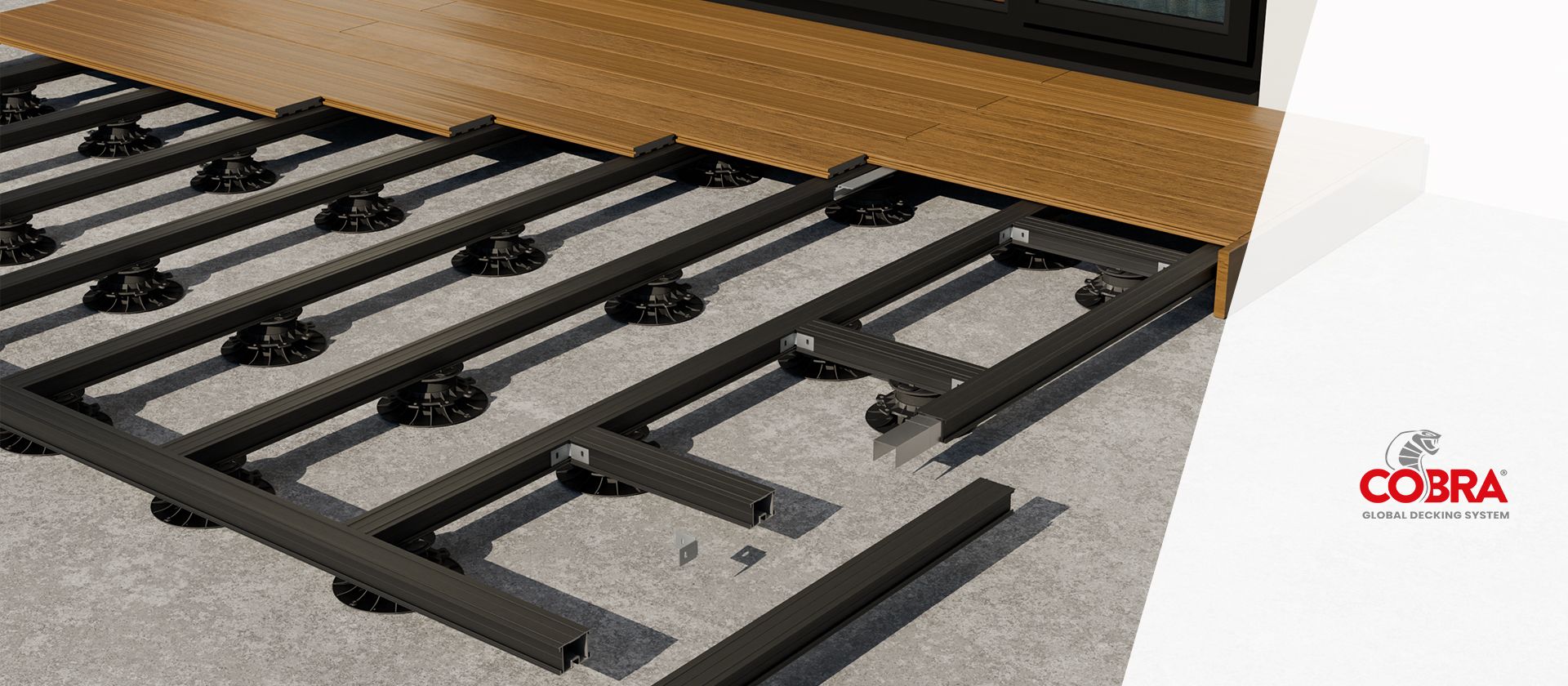

STRUCTURAL® aluminium terrasstructuur
Een hoogwaardige, veelzijdige en duurzame oplossing
- Snel en eenvoudig te monteren
- Modulair en demonteerbaar
- Uitstekende mechanische sterkte
- Precisie en regelmaat - Perfecte vlakheid
- Installatie op verhogingen en alle soorten vloeren

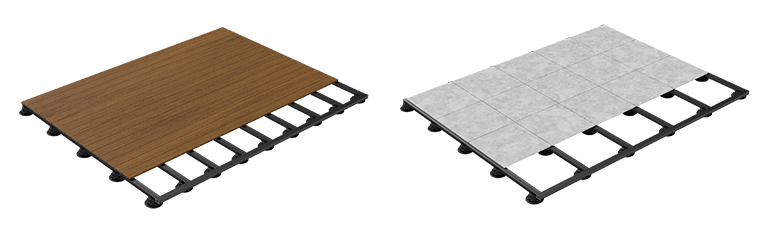

- Veelzijdig voor het leggen van vlonders of bestrating
- Rotbestendig - Bestand tegen weersinvloeden en ongedierte
- Duurzaam - Prestaties die nooit vervagen
Een duurzaam en veelzijdig systeem
Een terras voor het leven!
Het STRUCTURAL® systeem geeft je een rotvrije structuur die bestand is tegen vocht en schimmel, voor een onvergelijkbare levensduur.
Aluminium draagbalken zijn geschikt voor alle soorten omgevingen en omstandigheden. In tegenstelling tot houten constructies zijn aluminium draagbalken niet onderhevig aan vervorming of aantasting.
Als lichtgewicht, hoogwaardige dragende elementen zijn STRUCTURAL draagbalken perfect geschikt voor het ontwerp van verhoogde structuren op verstelbare blokken of funderingsschroeven. STRUCTURAL kan op elk type grond worden gelegd, of het nu hard, gestabiliseerd, los of waterdicht is.
Dankzij de modulariteit kan het worden gebruikt om aan een breed scala aan eisen te voldoen, van het installeren van composiet of houten terrasplanken tot het leggen van porcellanato platen.

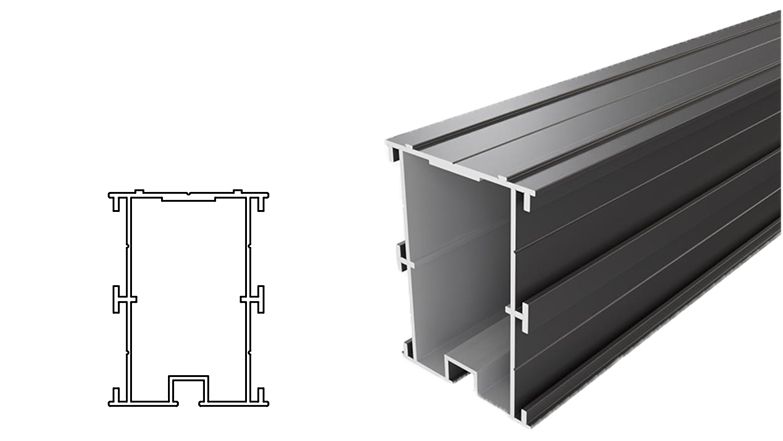

Het hart van het STRUCTURAL® systeem
Draagbalk 40 x 60 mm - 4 m en 2,3 m
(FD1900 - NL2853 / FD1892 - NL2846)
• Aluminiumlegering EN AW 6063 (T5)
• RAL 9005 matzwarte verf
• Eén zijde vlonder en één zijde bestrating
• Afstand tussen steunpunten 1 meter
• Gewicht: 1,14 kg per strekkende meter
Timmerhout 80 x 60 mm - 4 m
(FD1893 - NL2847)
• Aluminiumlegering EN AW 6063 (T5)
• RAL 9005 matzwarte verf
• Eén zijde vlonder en één zijde bestrating
• Afstand tussen steunpunten 2 meter
• Gewicht: 1,72 kg per strekkende meter
Timmerhout 120 x 60 mm - 4 m
(FD1894 - NL2848)
• Aluminiumlegering EN AW 6063 (T5)
• RAL 9005 matzwarte verf
• Eén zijde vlonder en één zijde bestrating
• Afstand tussen steunpunten 3 meter
• Gewicht: 2,45 kg per strekkende meter

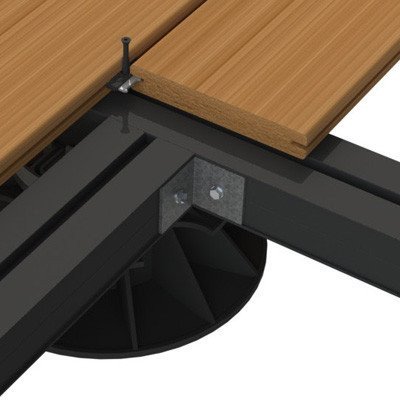

STRUCTURAL® beugels
Hoek voor het verbinden van terrasplanken
(FD1895 - NL2849)
• Aluminiumlegering EN AW 6063 (T5)
• Voor een optimale verbinding van terrasplanken
• Rail van 2 meter kan worden bijgesneden voor optimaal gebruik
• Gemakkelijk te installeren met een bevestigingsoog voor gemakkelijk vastschroeven
• Profiel bestand tegen zware belastingen
Aangepast en hersnijdbaar
• Dit systeem voor het verbinden van terrasplanken maakt een dubbele balklaag overbodig.
• Het kan overal langs de draagbalk worden geplaatst en maakt alle soorten installatievoegen mogelijk.
• Gemakkelijk na te zagen, het vierkant kan worden aangepast aan alle plankbreedtes
• Ideaal om een structuur te verbinden, gemonteerd op verstelbare poten

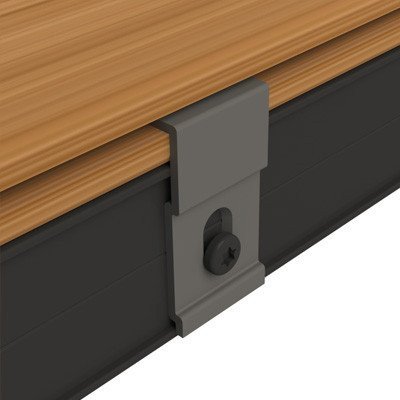

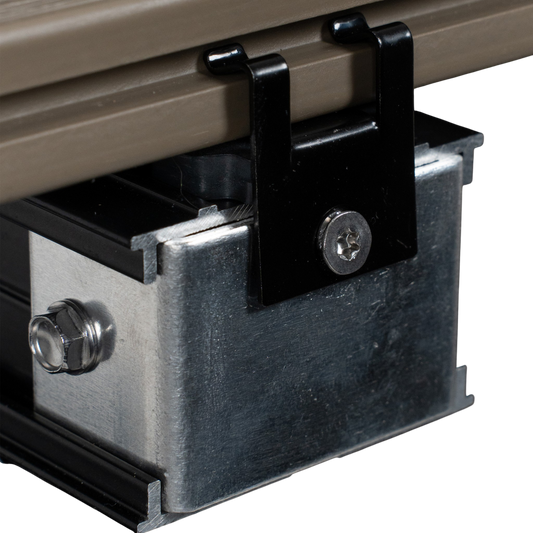

Installatie met clips of schroeven
• Compatibel met installatie met clips aan de zijkant of door middel van schroeven
• Deze steun biedt het oppervlak dat nodig is om een afzonderlijke bevestiging te plaatsen op elk uiteinde van de plank, zoals aanbevolen voor vingerlassen.
• De aluminiumdikte van minstens 3 mm zorgt voor een goede grip voor de schroef en een stevige houvast.
De onderdelen van het STRUCTURAL® concept
Hoeken en accessoires
-

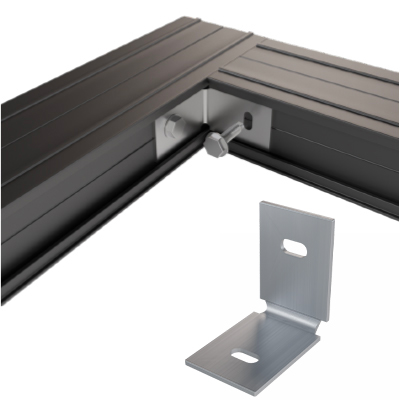

Inklapbare hoekbeugel- • Hoekverbinding tussen draagbalken
- • Voorgeboord en ontworpen voor eenvoudig schroeven
- • Opvouwbaar om aan te passen aan de geometrie van de constructie
-

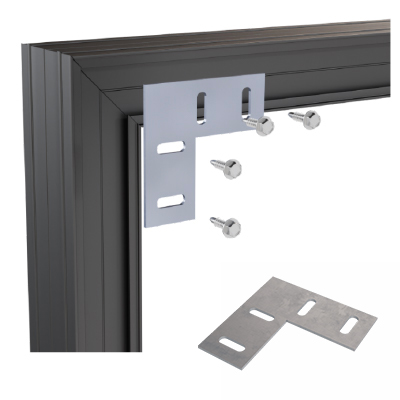

90° vlakke hoek- • Voor het installeren van verticale elementen
- • Ideaal voor het maken van trappen
- • Voorgeboord voor eenvoudig schroeven
-

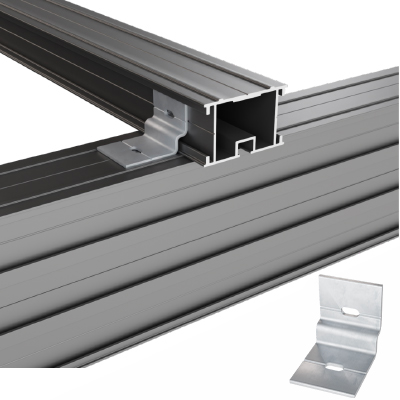

Bevestigingsbeugel- • Voor bevestiging in de vloer of dubbele balklaag
- • Voorgeboord voor eenvoudige installatie en wiggen
- • Maakt het mogelijk ballast te leggen op constructies die niet aan de grond vastzitten
-

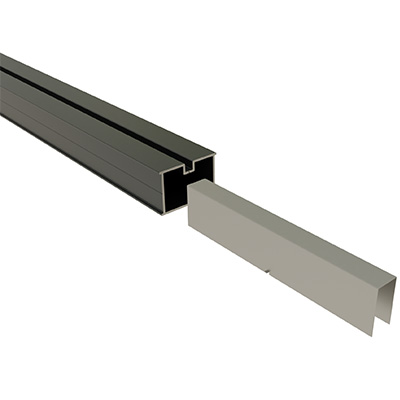

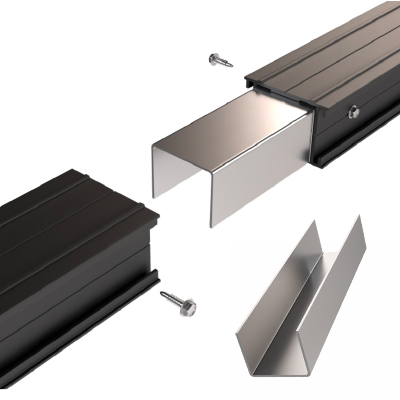

Stootvoeg voor balken- • Voor het samenvoegen van balken
- • Compatibel met alle 3 draagbalkprofielen
- • 18 cm lang met praktische middenmarkering
-

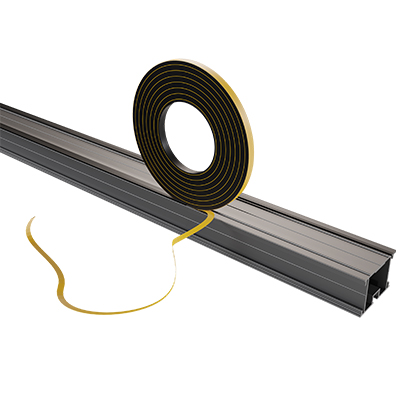

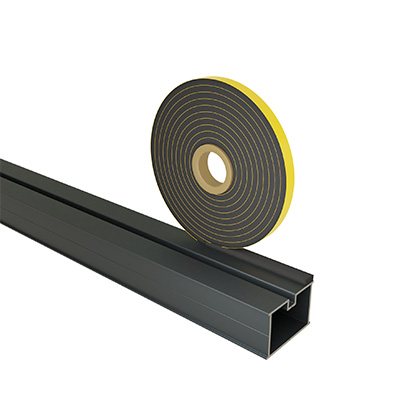

EPDM-tape- • Zelfklevende strips
- • 5 mm dik - 10 mm breed
- • 2 x 10 strekkende meter
-

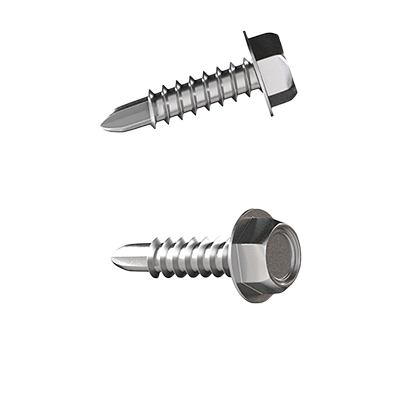

Zelfborende roestvrijstalen schroef- • 16 mm lange roestvaststalen schroef AISI 410 met zeskantkop
- •Boorcapaciteit in aluminium: 5 mm
- • Doos van 100 stuks - Eén schroef voor alle beugels en accessoires
-

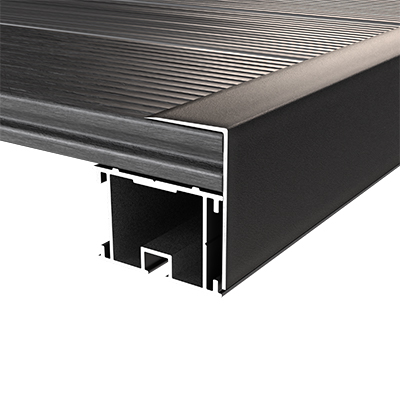

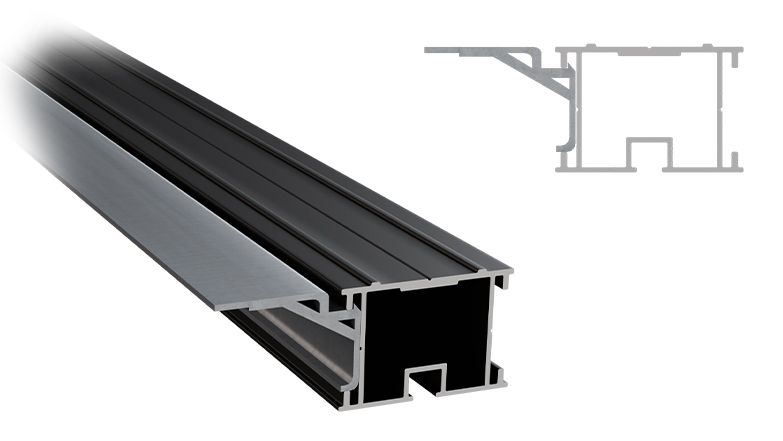

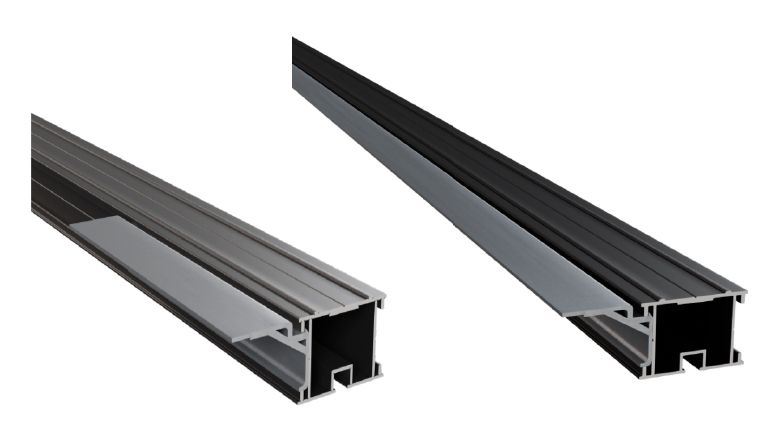

Afwerkingshoek- • l 35 x h 60 mm - Lengte 2 m
- • Matzwart gelakt RAL 9005

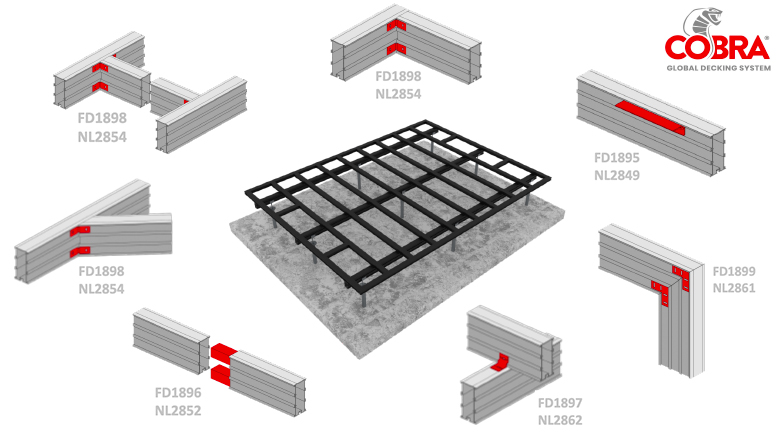

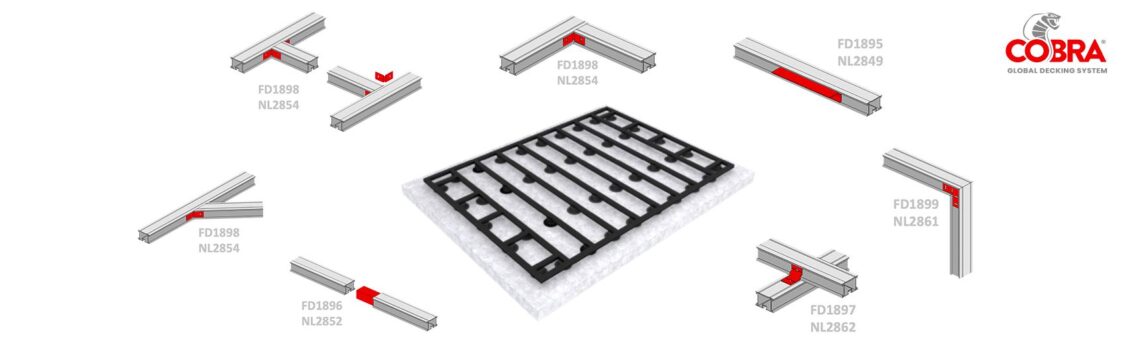

Structural® accessoires op draagbalken van 40x60 mm
Alle STRUCTURAL® accessoires kunnen worden toegepast op de verschillende draagbalkprofielen in het concept: 40x60, 80 x 60 of 120 x 60 mm.
De huls en deze beugels laten een enorm aantal combinaties tussen draagbalken toe om een veelheid aan terrasstructuren te creëren die voldoen aan alle beperkingen of inspiraties.
Het doel van het terras, de verwachte belastingen, het bodemtype, de helling die bedekt moet worden of de hoogte van de structuur bepalen welk(e) draagbalkprofiel(en) gekozen moet(en) worden en hoe ze gemonteerd moeten worden.

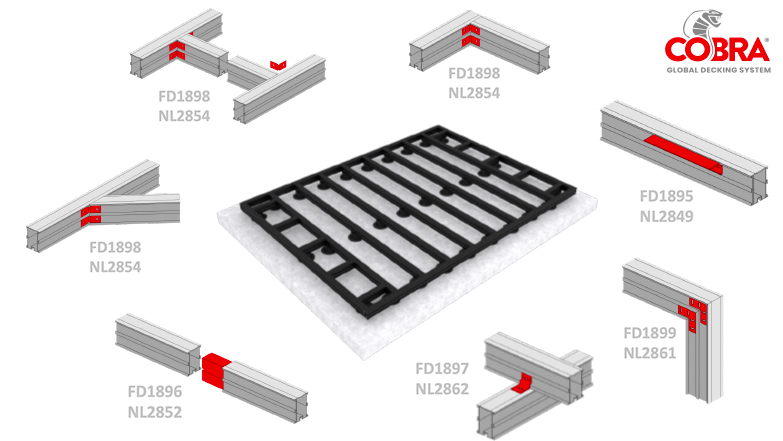

Structural® accessoires op draagbalken 80x60 mm
Structuur aanbevolen voor zwaardere lasten en zware belastingen
Structural® accessoires op draagbalken 120x60 mm
Structuur aanbevolen voor installatie op funderingsschroeven of voor extreme belastingen
Bevestigingsmiddelen voor vlonders op STRUCTURAL®

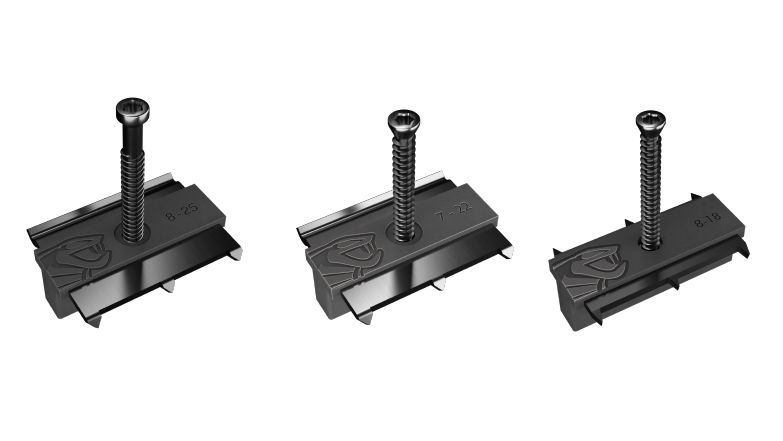

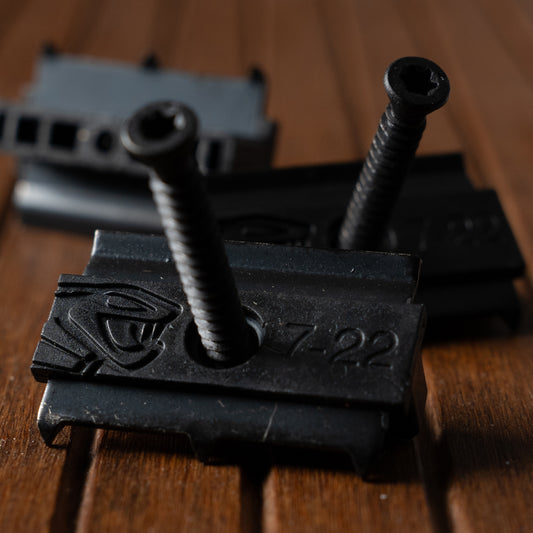

Cobra HYBRID clips

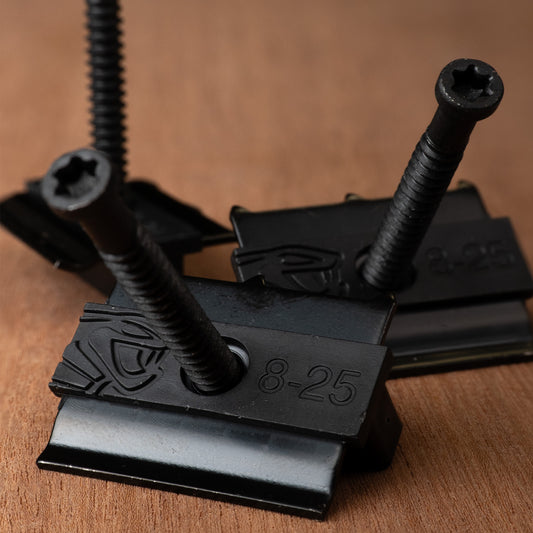

• Hybrid 8-25 voor het leggen van hardhout (FD0984-NL2662)
• Hybride 7-22 voor het leggen van bamboe of thermohout (FD1334-NL2661)

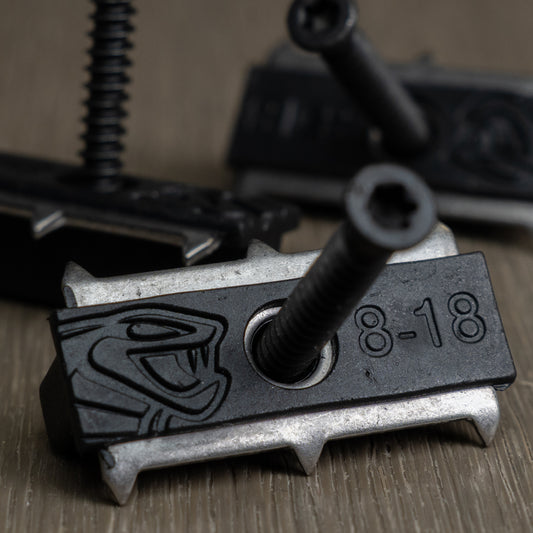

• Hybride 8-18 voor het leggen van composiet (FD0993-NL2174)

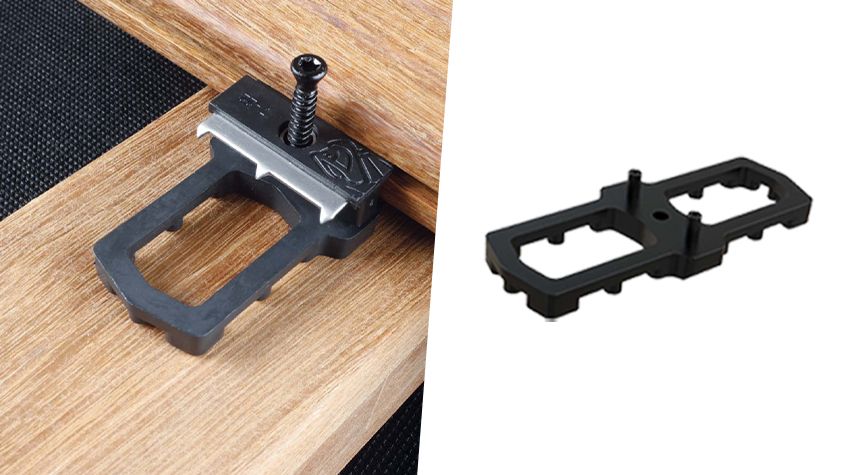

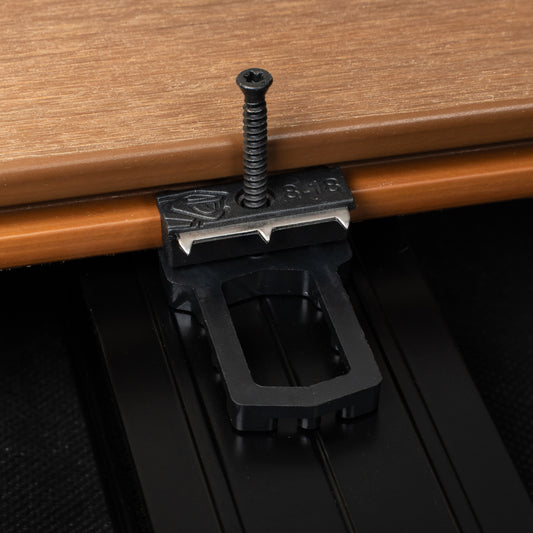

Afstandshouder AIR SPACER (FD1040 - NL2619)
• Zorgt voor ventilatie tussen planken en draagbalken
• Compatibel met Cobra Hybrid clips en standaardschroeven
• Gerecycled polyamide: UV-, hitte- en vorstbestendig

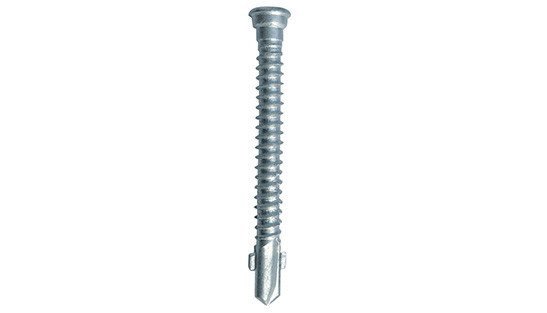

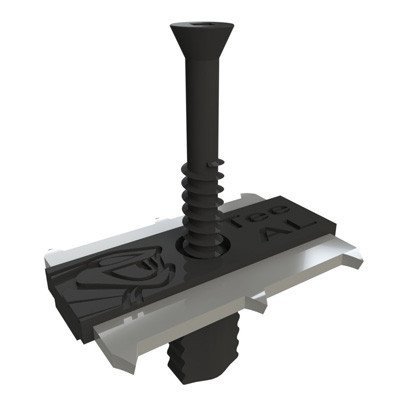

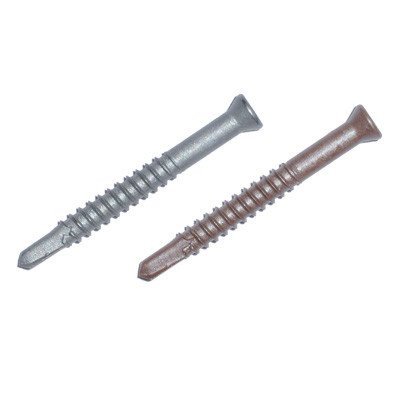

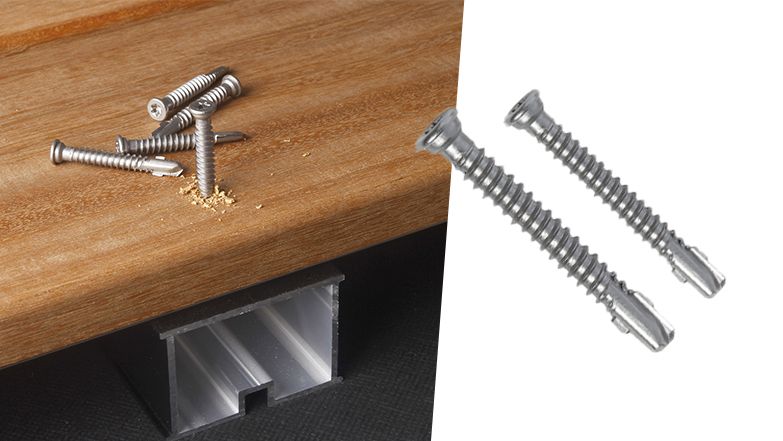

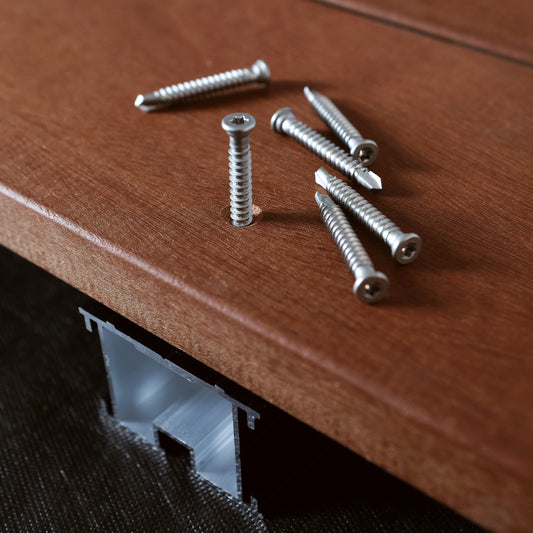

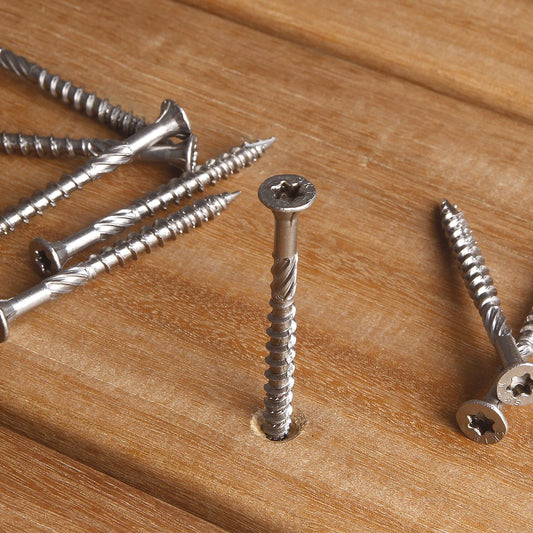

Roestvaststalen schroeven voor aluminium balken
• Zelfborende punt voor hout en aluminium
• Diepe TORX bit
• Maten voor verschillende terrasdiktes

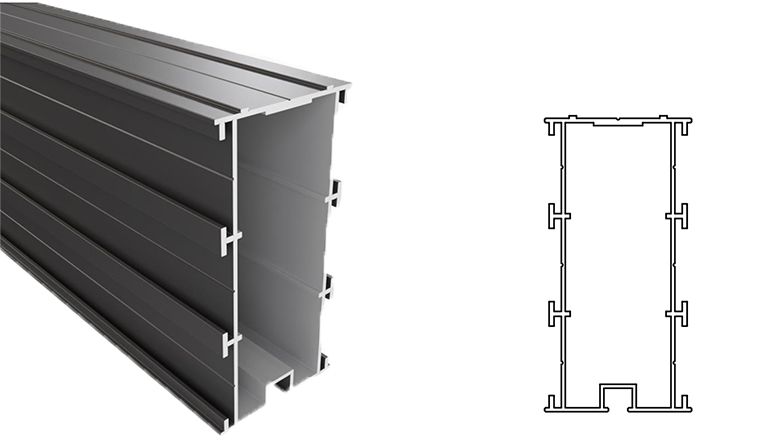

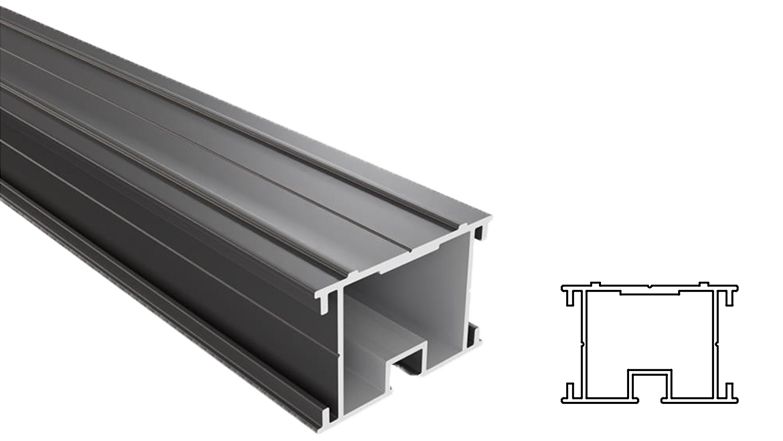

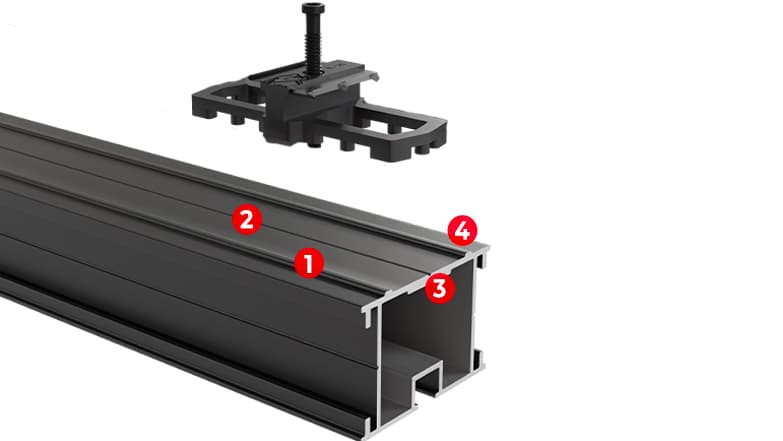

Profiel ontworpen voor eenvoudige installatie
(1) 2 geleiders om de Hybrid clips en Air spacer perfect te positioneren
(2) 1 centrale boorgroef
(3) 3 mm aluminium wand voor een stevige grip op de schroeven
(4) 2 zijstrips voor montage van EPDM strips

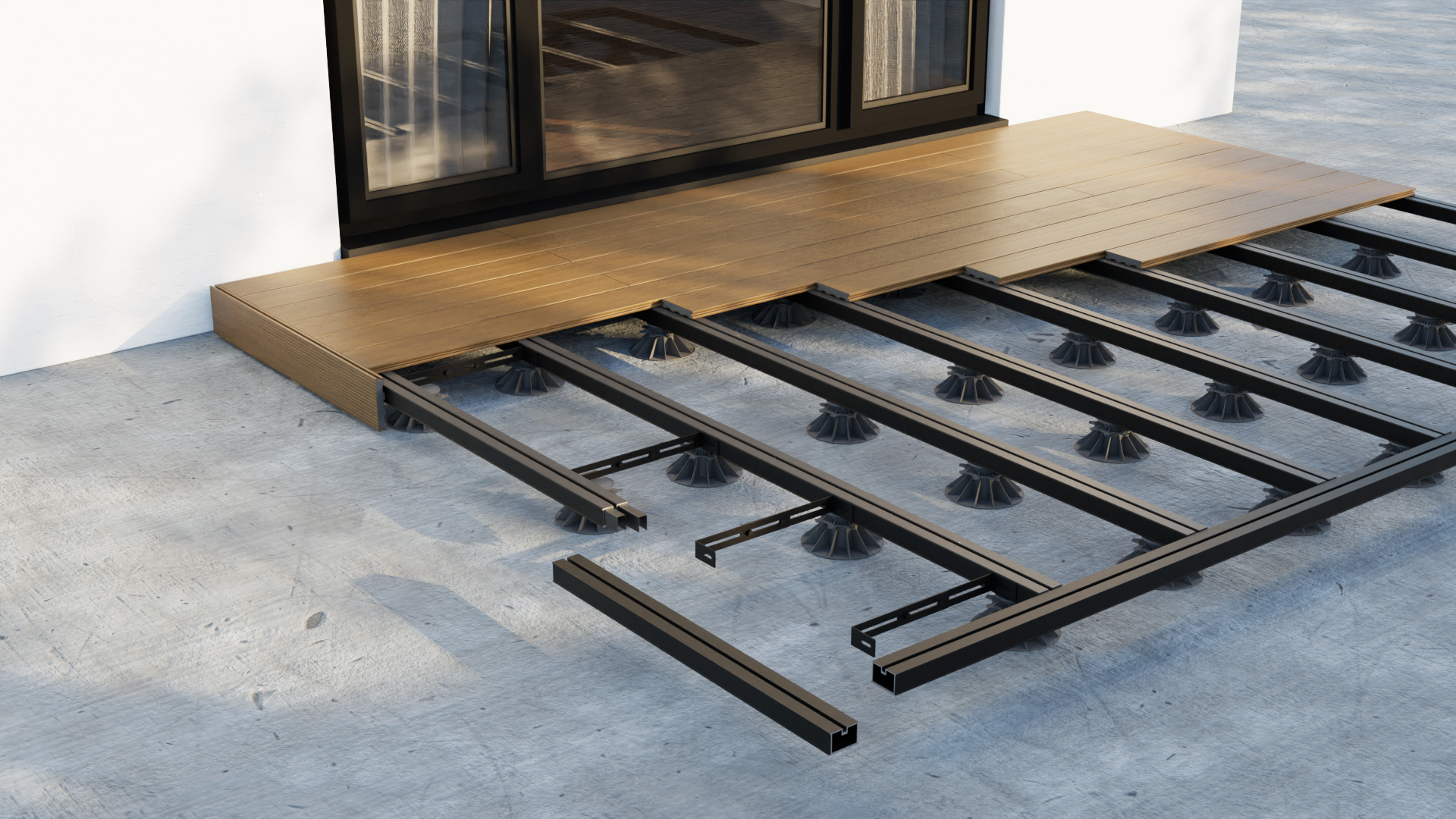

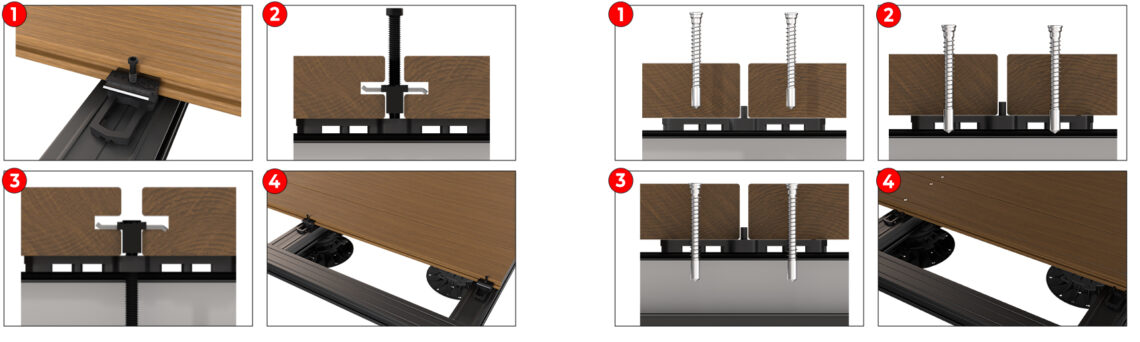

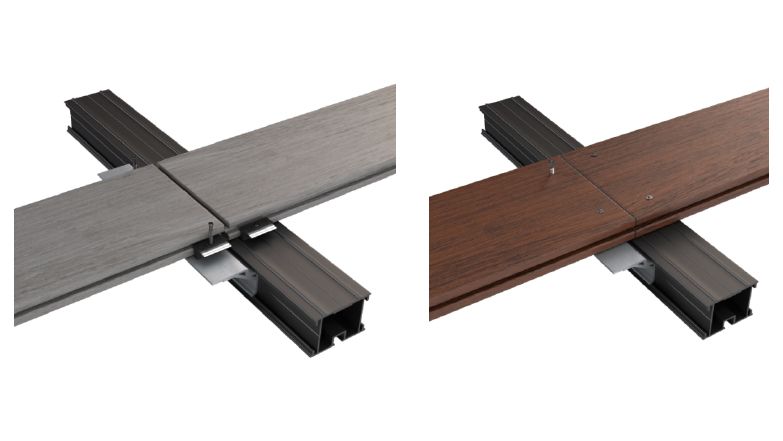

Installatie van terrasplanken op STRUCTURAL®.
Met clips of schroeven

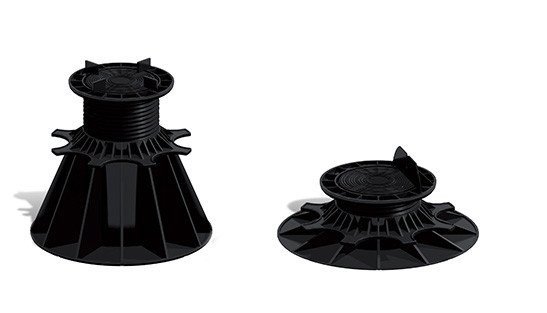

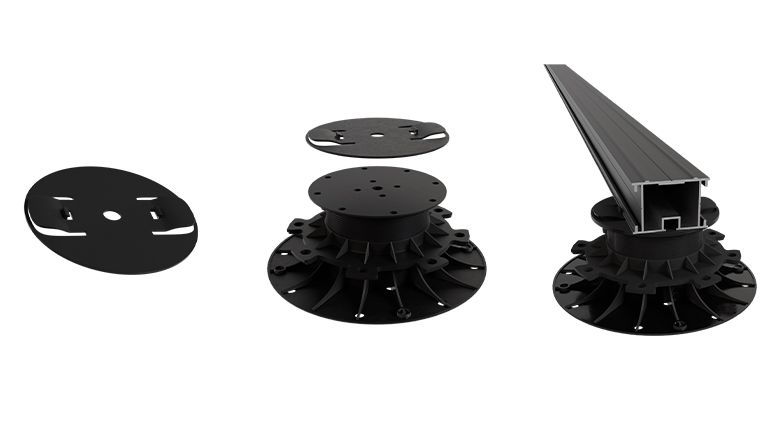

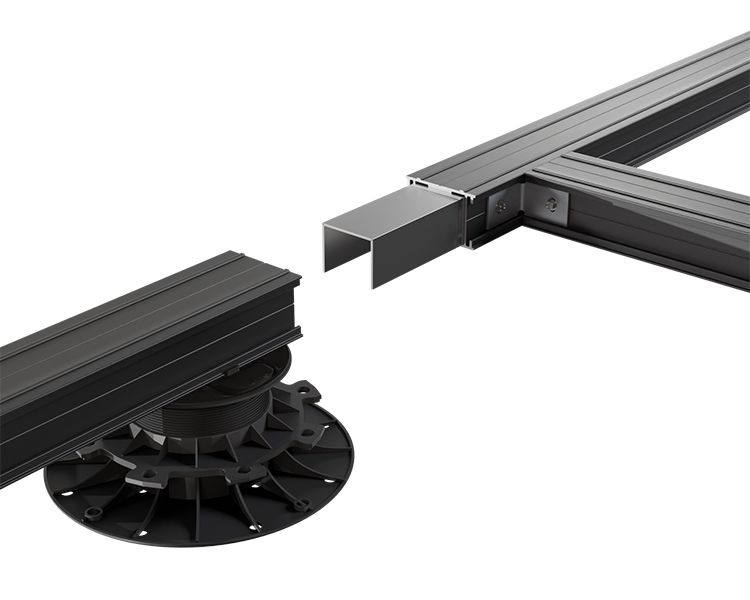

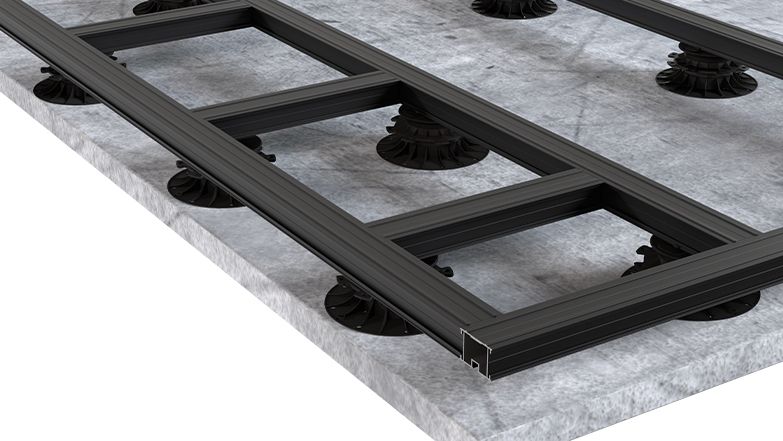

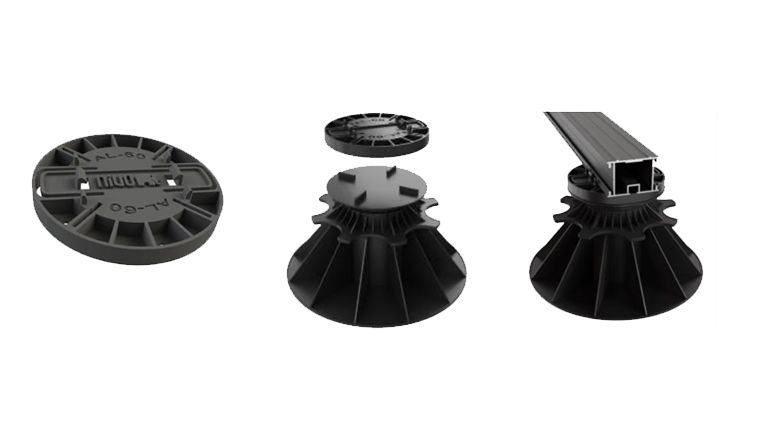

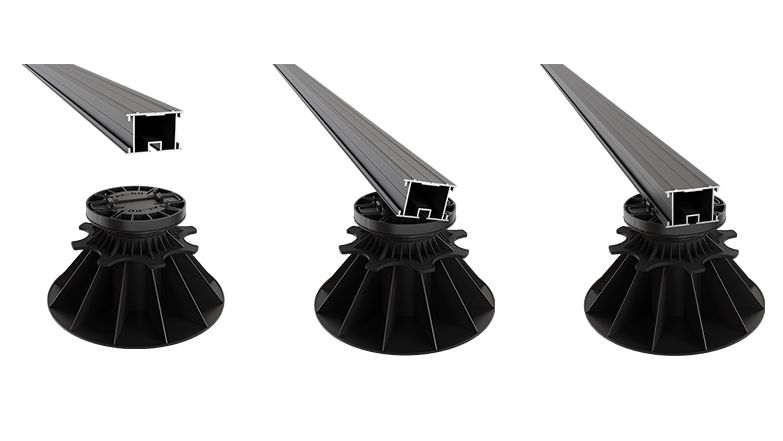

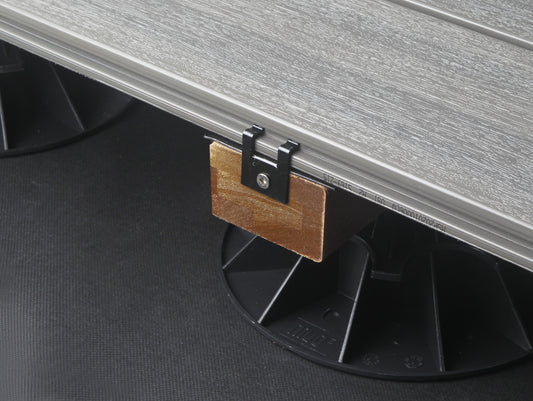

Installatie van STRUCTURAL® op verstelbare blokken

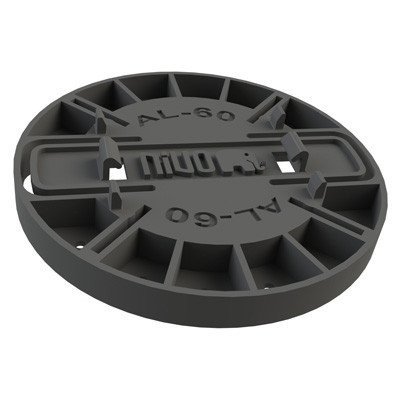

AL60 deklaag voor NIVO® noppen
(FD1357 - NL)
• Klemschijf voor 60 mm draagbalk die op de NIVO® stift wordt geplaatst.
NIVO PLUS stiftkop
(FD1810 - NL)
• NIVO+ draadeind voor bevestiging op een draagbalk van 60 mm

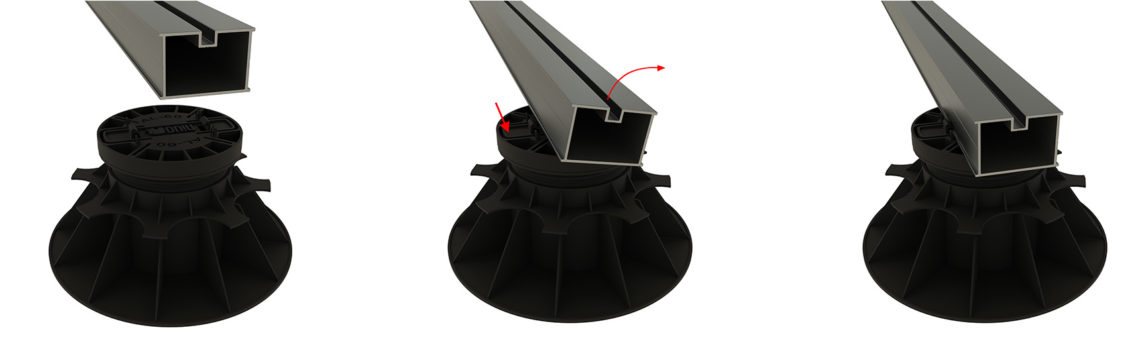

Gemakkelijk, snel en handig

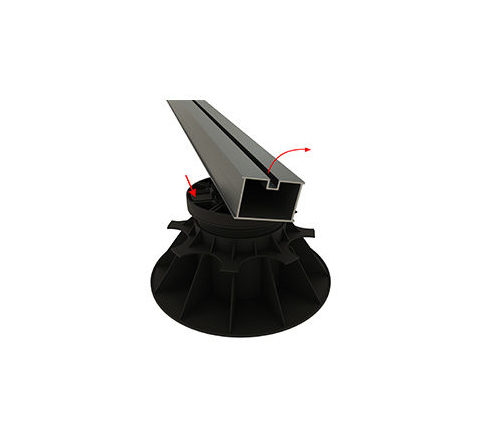

• Klik de draagbalken eenvoudig op en van de staanders.
• STRUCTURAL biedt een overspanning van 1 tot 3 meter tussen de steunen, afhankelijk van de dwarsdoorsnede van de draagbalk.
Dankzij STRUCTURAL® kunnen de randpalen worden verborgen door ze in een geschikte draagbalk te plaatsen. Ideaal voor de afwerking van het terras.

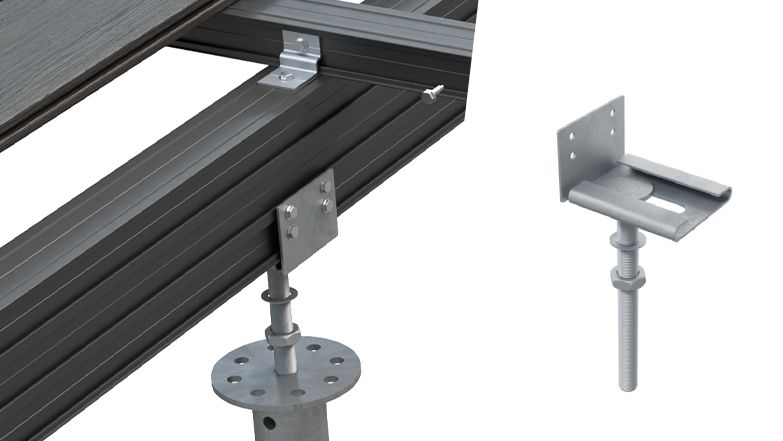

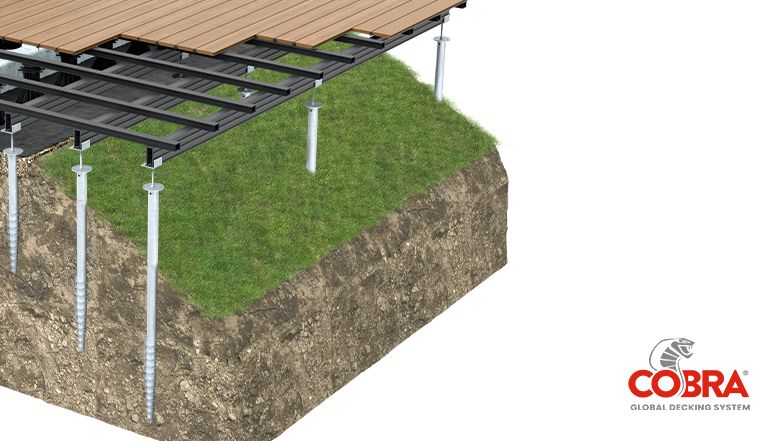

Installatie op een funderingsschroef
Een alternatieve fundering die voldoet aan niveau- en bodemvereisten
• STRUCTURAL® draagbalken kunnen dubbel worden bevestigd voor installatie op funderingsschroeven
• Installatie op de verstelbare kop van de funderingsschroef en verbinding tussen balken met de STRUCTURAL® bevestigingsbeugel
• Het systeem biedt uitzonderlijke overspanningen en overstekken
Niveau en grondbeperkingen
| Dwarsdoorsneden van balken | ||||
| Maximale overspanningen | 60x40 | 60x80 | 60x120 | Overstek |
| Lambourde 60x40 |
0,85 m | 1,30 m | 1,80 m | 15 à 18,5 cm |
| Lambourde 60x80 |
X | 1,15 m | 1,45 m | 30 à 41 cm |
| Lambourde 60x120 |
X | X | 1,30 m | 50 à 65 cm |
