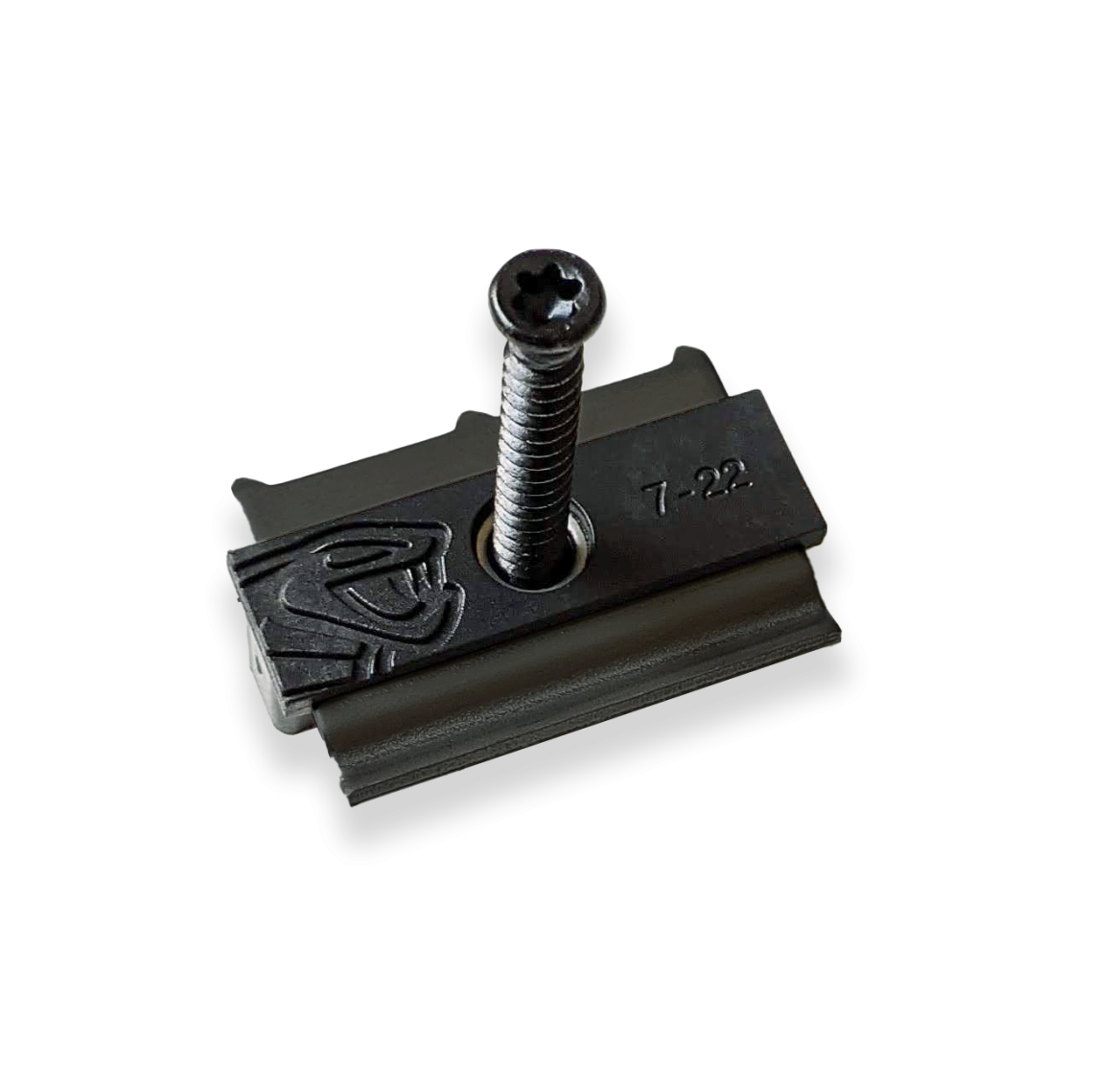

Cobra® HYBRID bevestigingsclip 7-22
Ideaal voor het leggen van stabiele houten terrasplanken
- Lamellen kunnen afzonderlijk worden verwijderd
- Vooraf geïnstalleerde schroeven: snel en eenvoudig te monteren
- Asymmetrische vin in 304 roestvrij staal
- Gepatenteerd systeem (nr. DM203548)
- Clip geschikt voor thermisch gemodificeerde en bamboe planken van 18 tot 24 mm dik
- Onzichtbare bevestiging

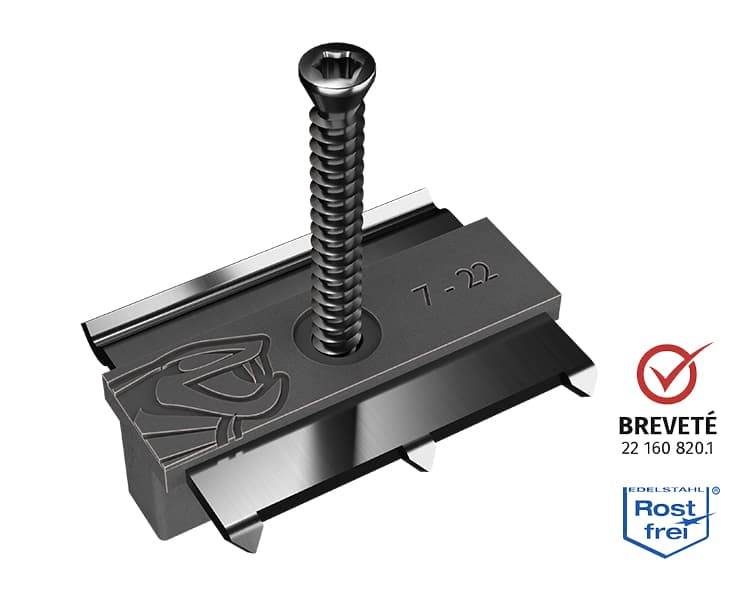

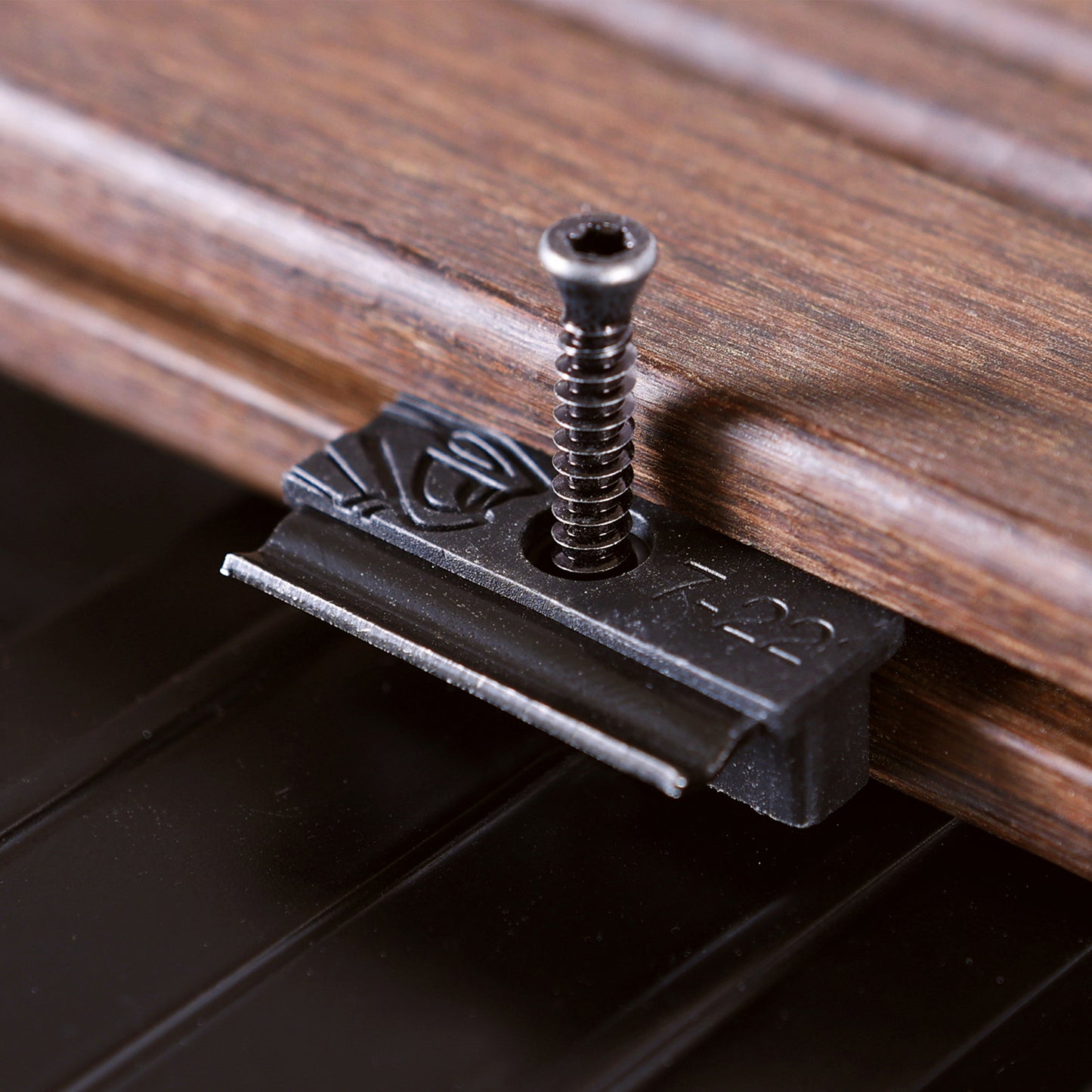

Het Cobra® Hybrid 7-22 klemconcept
De Cobra® Hybrid 7-22 clip is bijzonder geschikt voor stabiel hout, zoals warmtebehandeld hout en bamboe terrasplanken. De matzwarte kleur helpt verblinding door de zon te voorkomen. De asymmetrische 304 roestvrijstalen haken zorgen ervoor dat de planken stevig en stevig tegen de draagbalken worden gehouden, terwijl de terrasplanken toch kunnen bewegen als dat nodig is. Met zijn polypropyleen basis bespaart de Cobra® Hybrid 7-22 terrasclip tot 30% installatietijd in vergelijking met standaardclips.
De Cobra® 7-22 clip maakt deel uit van het assortiment Cobra® Hybrid clips:
- Cobra® 7-22 clip voor bamboe- en termobehandelde houten terrasplanken
- Cobra® 8-18 clip voor composiet terrassen
- Cobra® 8-25 clip voor hardhouten terrassen
Cobra® Hybride installatie

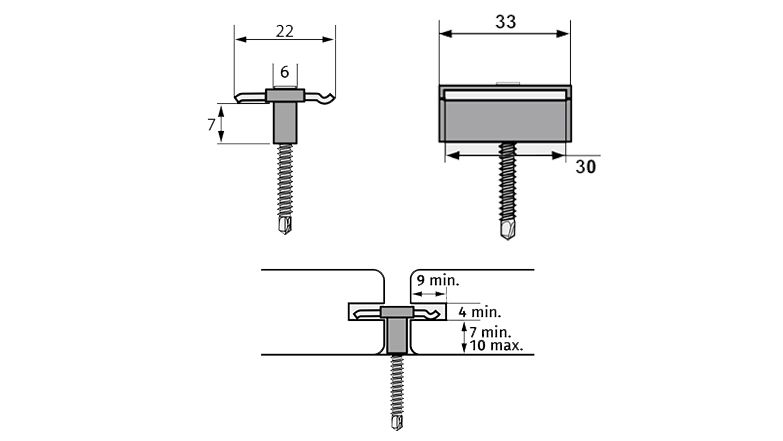

Kenmerken van de Cobra® Hybrid 7-22 Clip
• Schroef : RVS 410 (C1)
• Dikte roestvrijstalen plaat: 1,5 mm
• 1 Torx bit
De Cobra Hybride 7-22 clip
De Cobra® Hybrid 7-22 clip is compatibel met bamboe en thermo gemodificeerde houten terrasplanken, voor installatie op houten of aluminium draagbalken.
De wanddikte van de aluminium draagbalk moet minstens 2 mm zijn.

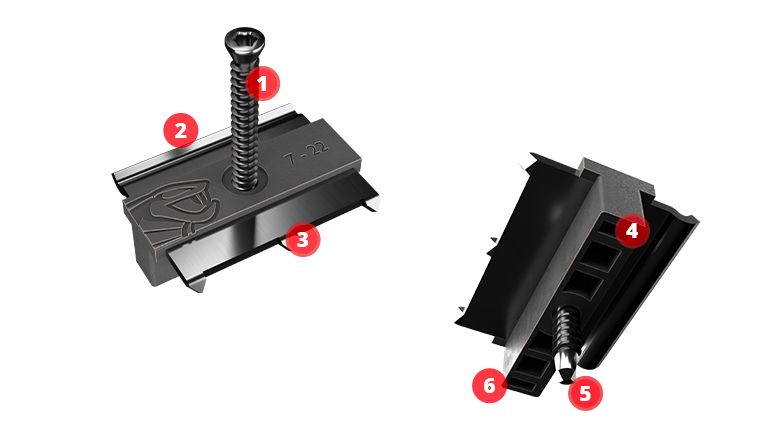

Een bi-materiaal clip: Exclusief & Innovatief
1 - Roestvrijstalen schroef: Torx-patroon voor comfort en precisie
2 - Vleugel van roestvrij staal: AISI 304, 30 mm breed en 1,20 mm dik
3 - Asymmetrische roestvrijstalen clip: één zijde met 3 klauwen en een gebogen zijde voor een optimale positionering en om de uitzetting van het hout te vergemakkelijken
4 - Honingraatstructuur om terrasbewegingen te absorberen
5 - Zelfborend punt voor bevestiging in hout of aluminium
6 - Polypropyleen behuizing: zwart, UV-bestendig en 6 mm breed

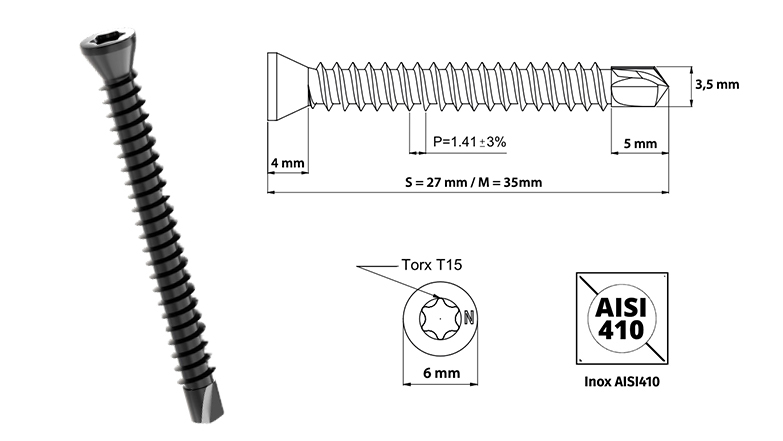

De Hybrid 7-22 S EN M klemschroef
Voor snelle en eenvoudige installatie
• AISI410 roestvrijstalen schroeven 4,2 x 27 mm maat S en 35 mm maat M
• Torx TX15 lenen
• Zelfborende punt
• Boorcapaciteit in aluminium: 3 mm
• Boren in hardhout tot een dichtheid van 800 kg/m3
• Gereduceerde kop met een diameter van 6 mm
• Zwart gelakt

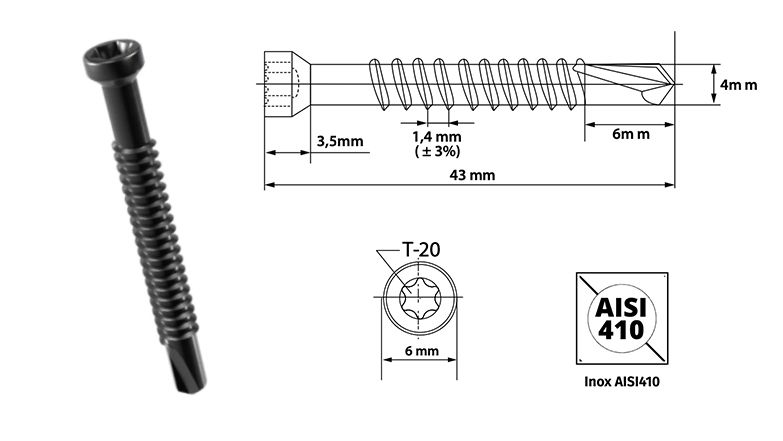

Hybrid 7-22 L klemschroef
• Schroef 4,8 x 43 mm maat L in roestvrij staal AISI410
• Geleende Torx TX20
• Zelfborende punt
• Boorcapaciteit in aluminium: 4 mm
• Boren in hardhout met een dichtheid tot 900 kg/m3
• Gereduceerde kop met een diameter van 6 mm
• Zwart gelakt

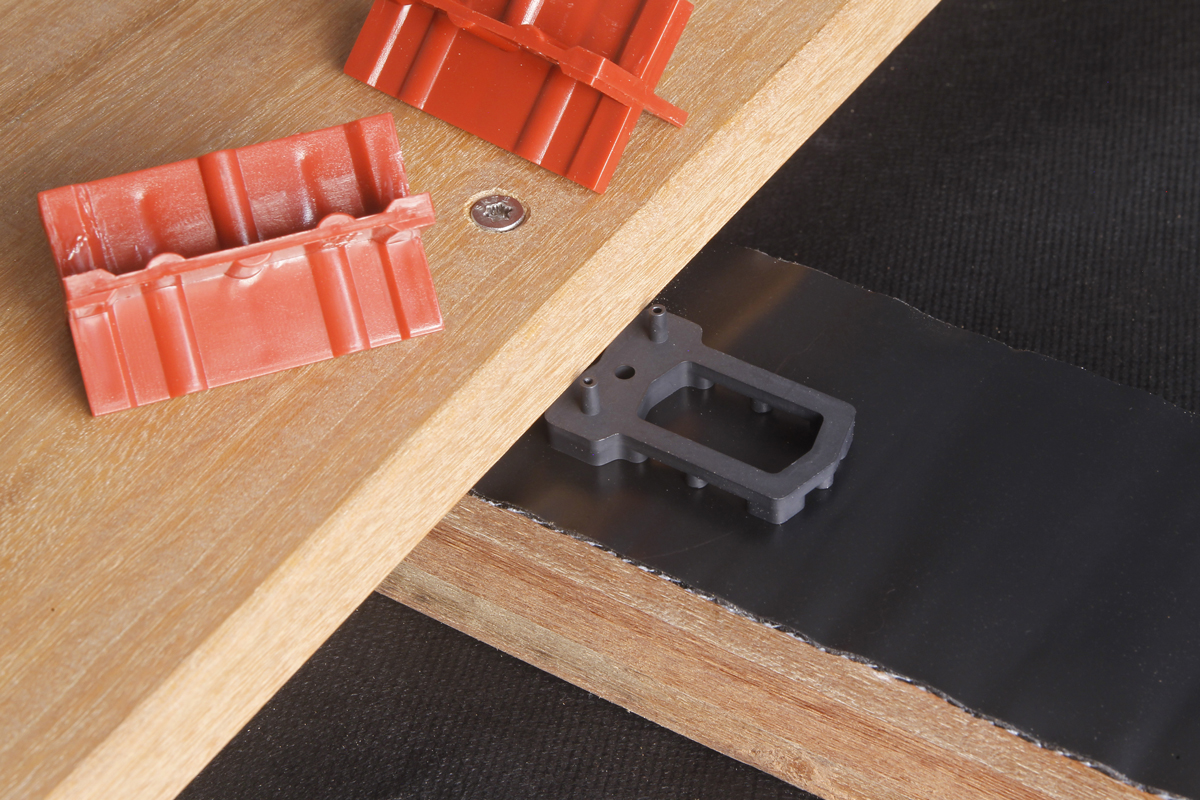

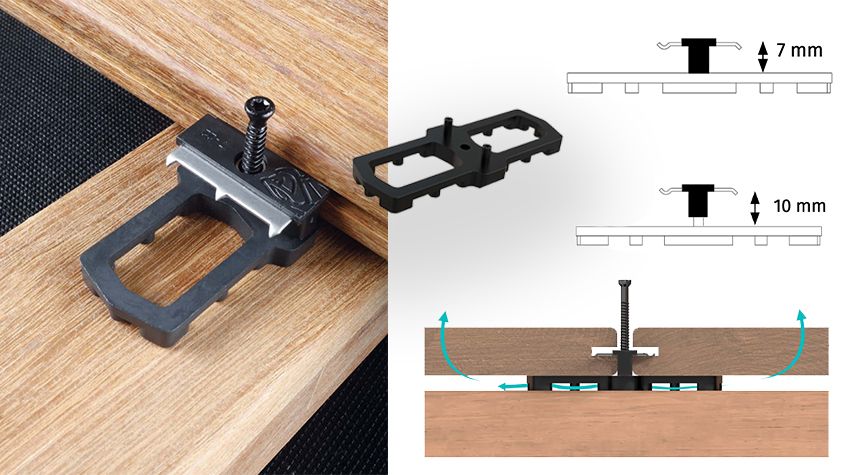

Optioneel: AIRSPACER vulplaat
Dit accessoire wordt gebruikt om de ventilatie tussen de draagbalk en het hout te bevorderen en heeft geen invloed op de werking van de bevestigingsclip of de beweging van het hout.
Het aangepaste ontwerp past perfect onder de honingraatbasis van de clips, waardoor de installatie snel en eenvoudig verloopt.
De Airspacer shim helpt het afschuifeffect op de bevestigingsschroef te beperken.

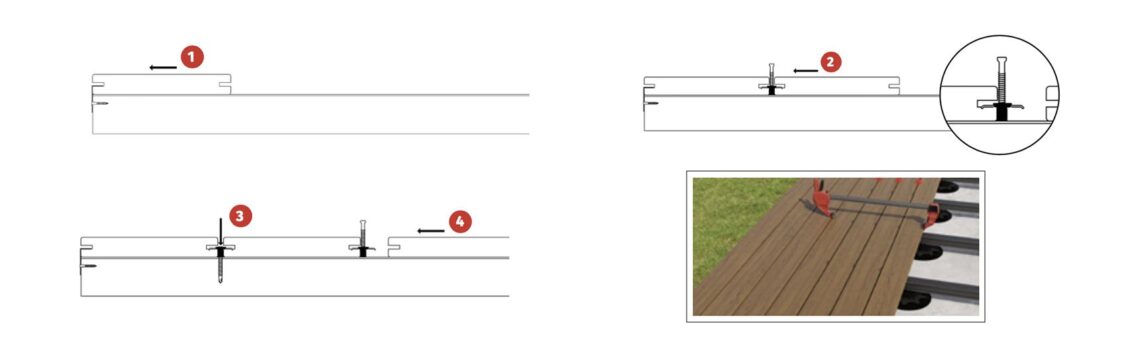

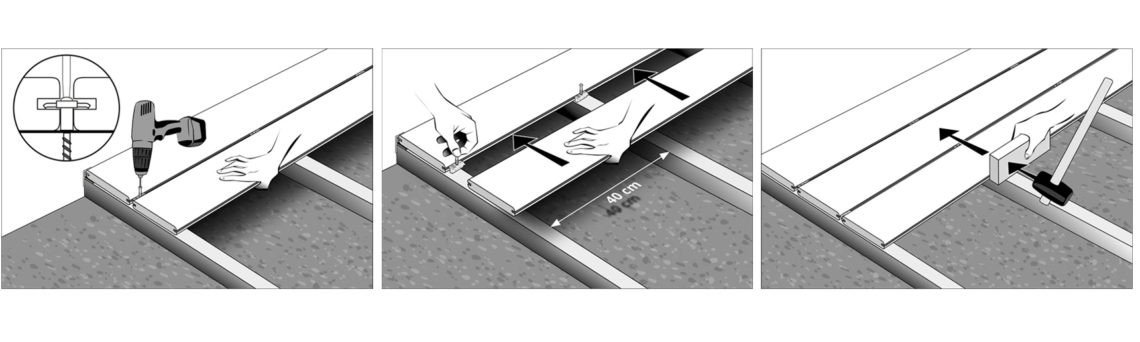

Stappen voor het installeren van een terras met Cobra® Hybrid 7-22 clips
|
STAP 1. Breng de Start/End clip aan en leg dan de eerste terrasplank. |
STAP 2. Plaats de clip (klauwzijde) in de groef in de plank en plaats dan de volgende plank (gebogen zijde) tot aan de clipwig. |
STAP 3. Schroef de clip vast terwijl u de plank op zijn plaats houdt. Gebruik een hamer om ervoor te zorgen dat de plank goed op zijn plaats zit. |
STAP 4. Herhaal deze handeling tot de laatste plank en eindig met de laatste start/eindclip. |
Je hebt geen klemmen, bankschroeven of plankafstandhouders nodig en de Cobra® clip vermindert de bouwtijd van je terras met minstens 30% in vergelijking met de installatie met schroeven. Een enkele vooraf geïnstalleerde schroef is alles wat je nodig hebt voor elke clip, en dankzij de zelfborende schroef heb je slechts één eindkap (verkocht met de clips en schroeven) nodig om de Cobra® clip aan de draagbalk te bevestigen.
Belangrijk: de planken samenvoegen
Om twee planken met elkaar te verbinden, is het essentieel om de draagbalk te verdubbelen, zodat aan elk uiteinde van de plank twee afzonderlijke clips kunnen worden aangebracht.
De maximale afstand tussen twee draagbalken is 40 centimeter.
Een universele clip
De Cobra Hybrid 8-25 clip is universeel. Hij kan op al je draagbalken worden geschroefd, of ze nu van hout of aluminium zijn, met behulp van een krachtige, zelfborende schroef. Aluminium balken moeten minstens 2 mm dik zijn.
We hebben deze clip ontwikkeld voor al je terrasprojecten.
Hoge weerstand tegen scheuren
Onze onderzoeksafdeling heeft dit model "Hybrid" clip geregistreerd, gemaakt van twee complementaire materialen om hun intrinsieke eigenschappen te benutten. De Cobra® Hybrid 8-25 clip en schroef zijn bestand tegen extreme temperaturen, insecten, detergenten, chloor, vorst en vochtigheid zonder te oxideren.
De scheursterkte varieert naargelang het type draagbalk: 205 kg op aluminium draagbalken, 320 kg op draagbalken van exotisch hout en 135 kg op draagbalken van zacht hout.
Raadpleeg ons voor elk project op minder dan 50 m van een kustlijn of in afgesloten, slecht geventileerde ruimtes met een constante zoute atmosfeer (in "vervuilde" omgevingen).

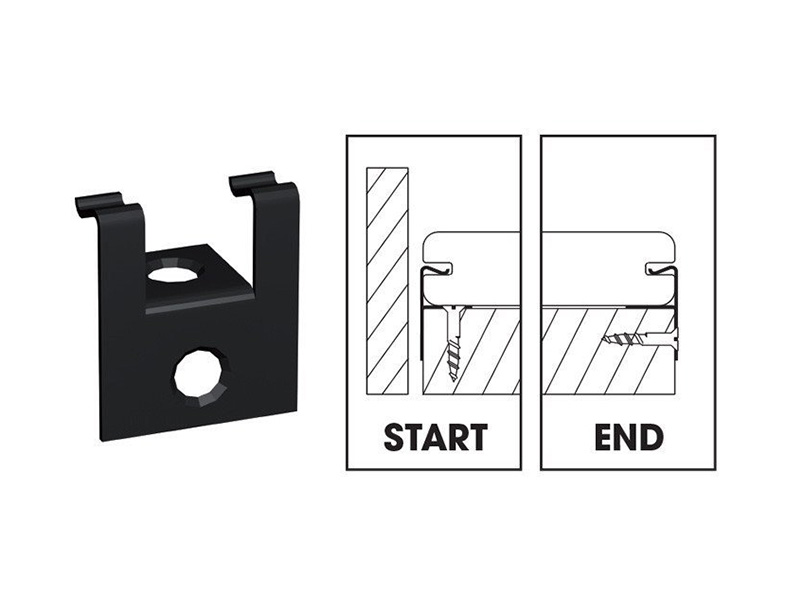

Optioneel: Start/eindklem
De Start/End clip kan worden gebruikt om zichtbare schroefsporen op het terras te vermijden.
Als alternatief kunnen Cobra® roestvrijstalen WPC-schroeven met gekleurde koppen worden gebruikt.

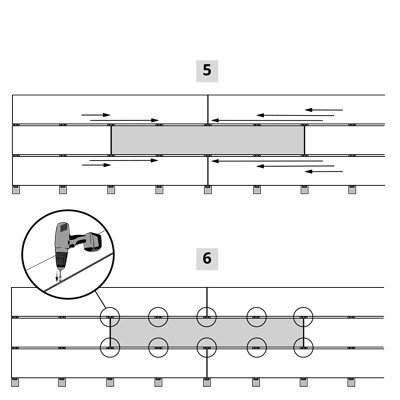

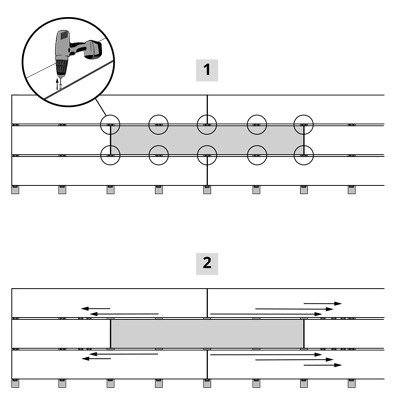

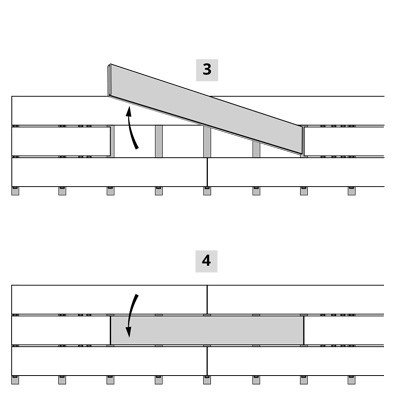

Een verwijderbare structuur: de stappen voor het vervangen van een blad
Er wordt een speciaal bit met een langwerpige kop meegeleverd om tussen de twee bladen te schroeven (of los te schroeven). Dit is een groot voordeel als je een defect blad moet vervangen of bij de kabels onder je terras moet komen zonder de hele structuur te moeten demonteren. Dit zijn de te volgen stappen:
1. Schroef de clips los
2. Spreid de clips uit aan de uiteinden
3. Verwijder het oude mes
4. Plaats het nieuwe mesje
5. Plaats de clips terug
6. Schroef de nieuwe printplaat vast
